D-ALAM – Hardware

In diesem Artikel fasse ich die eingesetzte Hardware zusammen. Das Cockpit wird mit 3 Computern und einen Ultrakurzdistanz Beamer mit Whiteboard betrieben.

Update 01.05.2018: Die Steuerungshardware (Skalarki und Joysticks) sind nun am CPT PC angeschlossen und werden per Skalarki IO Profiler und WideFS an den FMGS Server übertragen.

Achtet bei der Verwendung von USB-Hubs darauf, dass an jedem Port 500 mA bereit gestellt werden. Die besten Erfahrungen habe ich mit Industrie Hubs von EXSYS (EX-1178 Metall USB) gemacht.

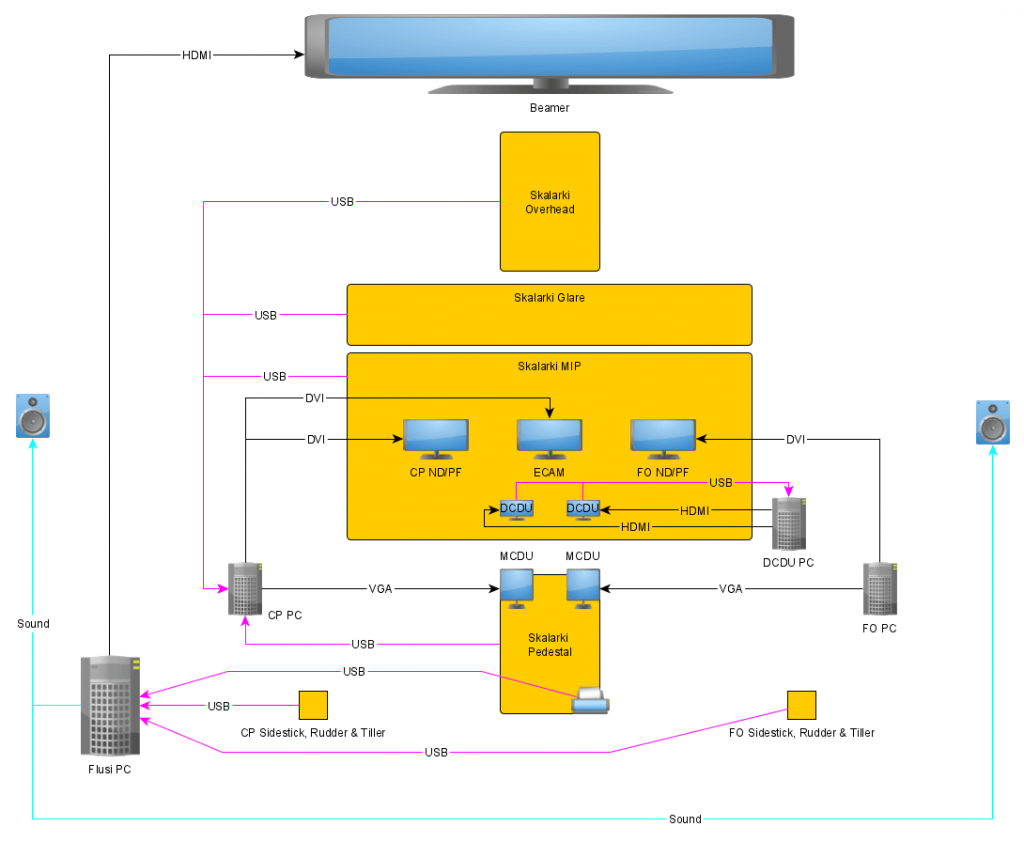

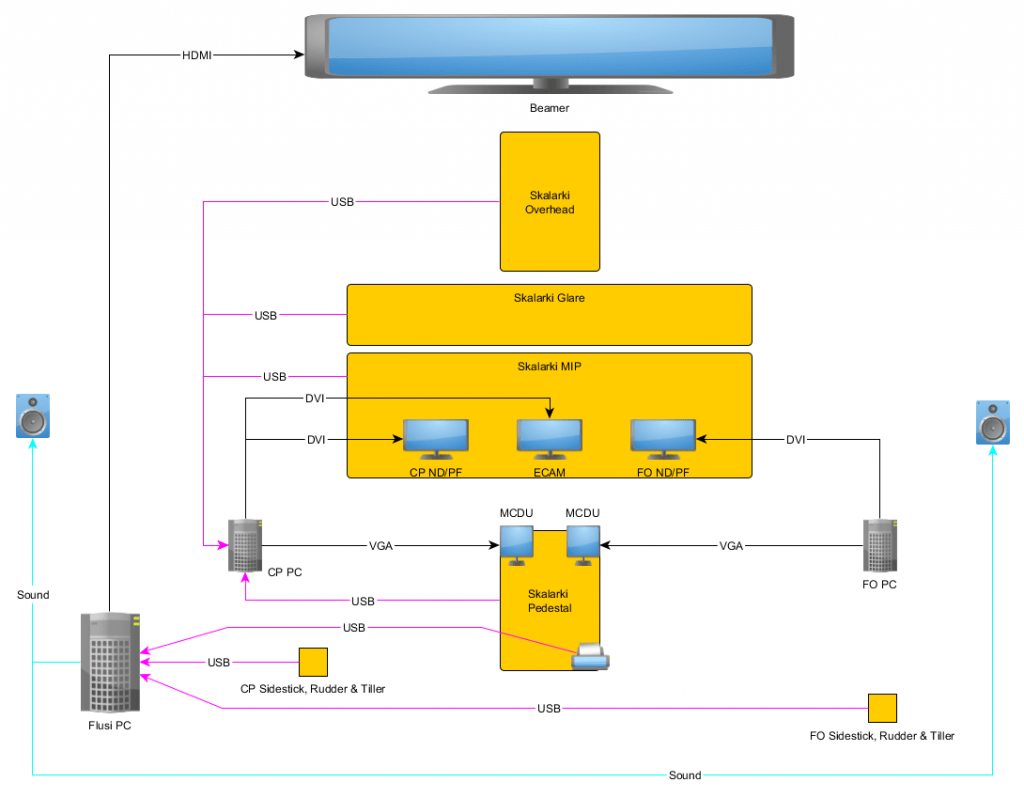

Schematische Darstellung

Computer

EinsatzHersteller / Modell
Hauptcomputer mit PREPAR3D
und JeeHell FMGS Server
i7 6700k auf 4, Ghz (OC) mit Noctua NH-D15S
ASUS Z170 Pro Gaming/Aura
8GB DDR4-3000, Corsair Vengeance LPX
600W BeQuiet! Straight Power E10-CM, 80Plus Gold
NVIDIA GeForce GTX 1070, 8GB (Palit Super JetStream)
Windows 10 (64bit)
CP Side PFD, ND, SD, EWS & MCDU
und Skalarki IO Profiler
i7 2600 3,4 Ghz
8 GB RAM
AMD Radeon HD 6050
Windows 10 (64bit)
FO Side PFD, ND & MCDUHP Elite 7300 MT
Core2Duo auf 2,2 Ghz
4 GB RAM
NVIDIA Geforce GTX 260 (nachträglich)
Windows 10 (64bit)

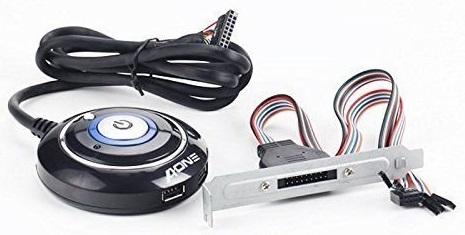

Da der FO PC schwer zu erreichen ist, habe ich einen Remote PC Switch installiert, der den PC Power und Reset Switch nach außen führt. So kann ich nun auch diesen PC bequem schalten.

Sichtsysteme

EinsatzHersteller / Modell
CP Side PD & ND19“ BELINEA Monitor (101920)
SD / EWS21,5“ HP Monitor ZR2240w
FO Side PD & ND19“ BELINA Monitor (101920)
SichtsystemOPTOMA GT5000 Ultrakurzdistanzbeamer
Weitere Infos zum Sichtsystem mit Whiteboard

Cockpit Hardware

EinsatzHersteller / Modell
Overhead (Lower only)Skalarki Electronics
Main Instrument Panel / Glare ShieldSkalarki Electronics
Pedestal (komplett)Skalarki Electronics
Light SwitchesCockpit Concept
Side Sticks und TillerACC Aircraft Controls
ACARS PrinterSeiko 80mm Thermodrucker mit AutoCutter
